Zeitvergleichs-Diagramm

Grafisches Analysewerkzeug

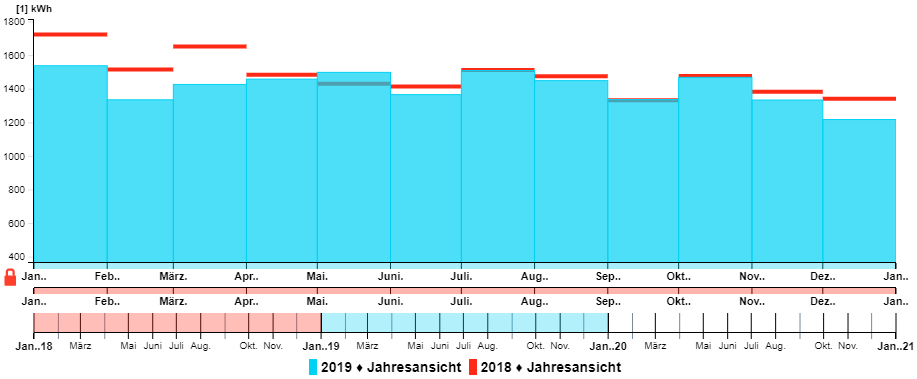

Mit dem Zeitvergleichs-Diagramm können zwei Kanäle auf unterschiedlichen Zeitachsen analysiert werden. Die beiden Zeitachsen können dabei einen beliebigen Zeitversatz zueinander haben. Komfortable Funktionen wie Pan und Zoom und viele Möglichkeiten der Darstellung bieten dem Benutzer ein leistungsstarkes Werkzeug.

Einstellen des Versatz der beiden Zeitachsen

Beachten Sie das Schloss-Symbol im Bereich der beiden Zeitachsen. Ist dieses geschlosssen dann werden bei der Navigation über die Tasten beide Zeitachsen gemeinsam bewegt. Ist es geöffnet , dann wird nur die aktuell ausgewählte Achse bewegt. Mit Mausklick auf das Schloss-Symbol kann zwischen offen und geschlossen gewechselt werden.

Zum Einstellen des Zeitversatzes hat sich folgende Vorgehensweise bewährt:

  1. Stellen Sie die gewünschten Zeitintervall über die Schaltflächen ein.
  2. Öffnen sie das Schloss und entriegeln Sie damit die Verbindung der beiden Zeitachsen.
  3. Verwenden Sie die Taste um eine Zeitachse um den eingestellten Intervall zu bewegen.
  4. Verriegeln Sie nun wieder die Verbindung durch ein Klick auf das Schloss-Symbol

Verschieben und Zoomen

Navigation in der Zeitachse

Mehrere Einstellungen wirken auf die anzuzeigenden Daten. Als erstes ist der gesamte Zeitraum für den Datenabruf vom Server zu bestimmen. Mit der Schaltfläche können die Daten Jahresweise definiert werden. Oft liegt hier die Ursache, wenn keine Werte im angezeigten Zeitraum erscheinen. Wahrscheinlich wurde schlicht das entsprechende Jahr nicht ausgewählt. Der Zeitraum (X-Achse) kann sehr flexibel eingestellt werden. Zum einen können Sie mit festen Zeitspannen (Tag, Woche, Monat Quartal, Jahr) arbeiten. Drücken sie dazu eine der Buttons in der Toolbar (Zeitbereich). Ein Klick auf die Navigationsschaltflächen oder bewegt die Anzeige dann jeweils um den eingestellten Zeitraum, Sie können auch mit gedrückter linker Maustaste die Darstellung der Kanäle im Diagrammfenster nach links oder rechts verschieben. Der Zeitraum bleibt dann in der Länge wie vorher, allerdings kann nur der Startzeitpunkt individuell festgelegt werden.

Unter der X-Achse wird der gesamte abgerufene Zeitbereich eingeblendet. Darin dunkel hervorgehoben der aktuell ausgewählte Anzeigebereich. Mit der Maus kann hier der Anzeigebereich ebenfalls angepaßt werden.

Mit dem Scrollrad der Maus können sie jederzeit in dem Zeitbereich zoomen.

Navigation in der Höhenachse
Jede Messgröße wird auf einer der Einheit entsprechenden Skala angezeigt. Bis zu vier unabhängigen Werte-Skalen können pro Diagramm definiert werden. Ein Klick mit der rechten Maustaste auf die jeweilige Skala erlaubt die Umschaltung zwischen Automatischer- und Manuellen-Skalierung. Bei der Automatik bestimmt der höchste Wert den Skalenendwert. Mit gedrückter linker Maustaste kann der Skalenbereich nach oben bzw. nach unten verschoben werden. Mit dem Skrollrad der Maus im Bereich der Skala, kann auch in der Größenachse gezoomt werden.

Zeit Aggregation

Jeder Kanal kann individuell die abgerufenen Daten zeitlich aggregieren. Dazu wird standardmäßig die bei der jeweiligen OBIS Messgröße definierte Aggregatsfunktion verwendet. Die Default-Aggregatsfunktion der Messgröße kann jedoch auch individuell für diesen Kanal in diesem Diagramm überschrieben werden.

Neues Diagramm hinzufügen

  1. Im Arbeitsbereich Auswertung wählen Sie einen Ordner zur Ablage.
  2. Wählen Sie in der Toolbar Hinzufügen Zeitvergleichs-Diagramm
  3. Geben Sie einen Titel für das Diagramm ein.

Kanäle hinzufügen

Bei diesem Diagrammtyp können bis maximal zwei Kanäle hinzugefügt werden.

Ein Kanal ist eine Datenreihe und entspricht einer OBIS Messgröße von einem Zählpunkt.
  1. In der Diagramm-Toolbar klicken Sie auf die Schaltfläche
  2. Wählen Sie im Auswahldialog zuerst den Zählpunkt und danach eine vorhandene Messgröße des Zählpunktes.
