Status-Diagramm

Grafische Statusübersicht

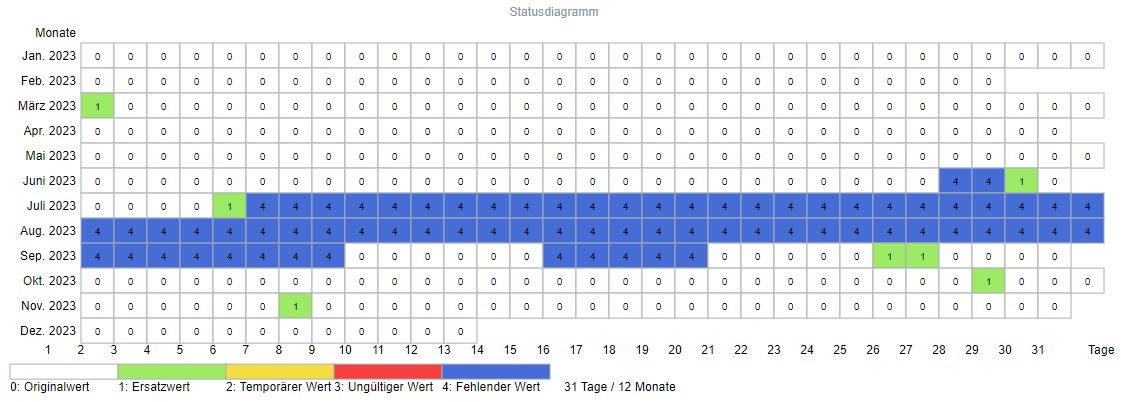

Mit dem Status-Diagramm kann für eine oder mehrere Messgrößen die Statuswerte für einen Zeitraum übersichtlich in einer Heatmap dargestellt werden.

So können schnell gestörte Werte oder Datenlücken erkannt werden.

Verschieben und Zoomen

Navigation in der Zeitachse

Mehrere Einstellungen wirken auf die anzuzeigenden Daten. Als erstes ist der gesamte Zeitraum für den Datenabruf vom Server zu bestimmen. Mit der Schaltfläche können die Daten Jahresweise definiert werden. Oft liegt hier die Ursache, wenn keine Werte im angezeigten Zeitraum erscheinen. Wahrscheinlich wurde schlicht das entsprechende Jahr nicht ausgewählt. Der Zeitraum (X-Achse) kann sehr flexibel eingestellt werden. Zum einen können Sie mit festen Zeitspannen (Tag, Woche, Monat Quartal, Jahr) arbeiten. Drücken sie dazu eine der Buttons in der Toolbar (Zeitbereich). Ein Klick auf die Navigationsschaltflächen oder bewegt die Anzeige dann jeweils um den eingestellten Zeitraum, Sie können auch mit gedrückter linker Maustaste die Darstellung der Kanäle im Diagrammfenster nach links oder rechts verschieben. Der Zeitraum bleibt dann in der Länge wie vorher, allerdings kann nur der Startzeitpunkt individuell festgelegt werden.

Unter der X-Achse wird der gesamte abgerufene Zeitbereich eingeblendet. Darin dunkel hervorgehoben der aktuell ausgewählte Anzeigebereich. Mit der Maus kann hier der Anzeigebereich ebenfalls angepaßt werden.

Mit dem Scrollrad der Maus können sie jederzeit in dem Zeitbereich zoomen.

Navigation in der Höhenachse
Jede Messgröße wird auf einer der Einheit entsprechenden Skala angezeigt. Bis zu vier unabhängigen Werte-Skalen können pro Diagramm definiert werden. Ein Klick mit der rechten Maustaste auf die jeweilige Skala erlaubt die Umschaltung zwischen Automatischer- und Manuellen-Skalierung. Bei der Automatik bestimmt der höchste Wert den Skalenendwert. Mit gedrückter linker Maustaste kann der Skalenbereich nach oben bzw. nach unten verschoben werden. Mit dem Skrollrad der Maus im Bereich der Skala, kann auch in der Größenachse gezoomt werden.

Zeit Aggregation

Jeder Kanal kann individuell die abgerufenen Daten zeitlich aggregieren. Dazu wird standardmäßig die bei der jeweiligen OBIS Messgröße definierte Aggregatsfunktion verwendet. Die Default-Aggregatsfunktion der Messgröße kann jedoch auch individuell für diesen Kanal in diesem Diagramm überschrieben werden.

Neues Diagramm hinzufügen

  1. Im Arbeitsbereich Auswertung wählen Sie einen Ordner zur Ablage.
  2. Wählen Sie in der Toolbar + Hinzufügen und im Auswahlmenü Pegel-Zeit-Diagramm
  3. Geben Sie einen Titel für das Diagramm ein.

Kanäle hinzufügen

Bei diesem Diagrammtyp können beliebig Kanäle hinzugefügt werden.

Ein Kanal ist eine Datenreihe und entspricht einer OBIS Messgröße von einem Zählpunkt.
  1. In der Diagramm-Toolbar klicken Sie auf die Schaltfläche
  2. Wählen Sie im Auswahldialog zuerst den Zählpunkt und danach eine vorhandene Messgröße des Zählpunktes.
